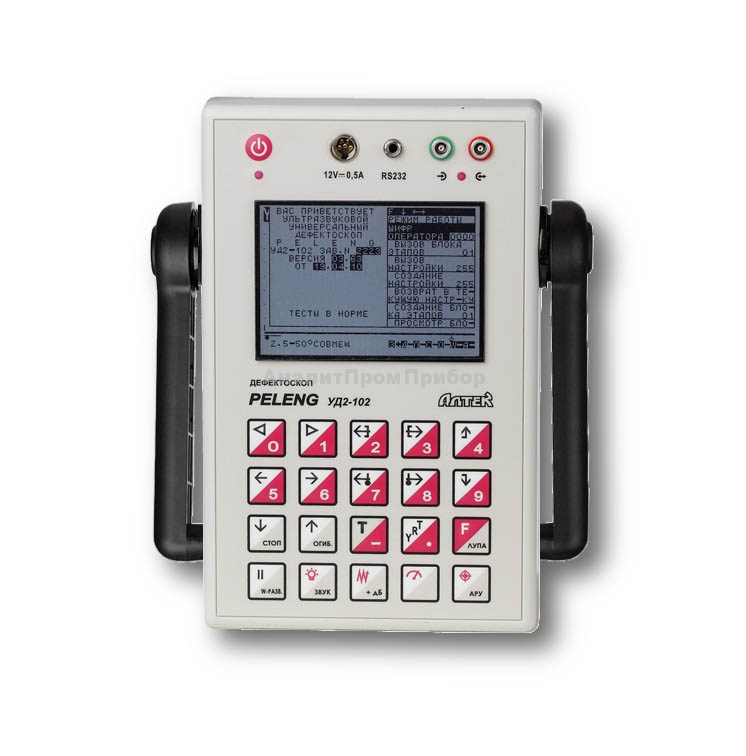

УД2 1021Ультразвуковой дефектоскоп УД2-102 Пеленг

стоимость - 189036 рублей

Тип оборудования: ультразвуковой дефектоскоп
Производитель: Россия
Серия: УД2, UD2
Модель: УД2-102 ПЕЛЕНГ, UD2-102 PELENG
Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале
Сертификаты ПЕЛЕНГ УД2-102:

  • Сертификат утверждения типа средств измерения (Россия)
  • Разрешение РосТехНадзора (Россия)
  • Свидетельство о регистрации в ОАО РЖД России
  • Разрешение департамента по государственному надзору за чрезвычайными ситуациями, техническому и горному надзору (Казахстан)
  • Разрешение горнотехнического контроля (Казахстан)
  • Свидетельство о признании утверждения типа средств измерительной техники (Украина)

Представление информации на экране:

  • А-развертка (в том числе режимы «СТОП-КАДР», «ЛУПА», «ОГИБАЮЩАЯ»)
  • W-развертка (изображение хода распространения лучей с указанием мест расположения дефектов)
  • В-развертка (визуализация контролируемого сечения)
    Простой интерфейс:
  • ввод требуемых значений параметров как с использованием кнопок «БОЛЬШЕ”/”МЕНЬШЕ», так и непосредственно в цифровом виде
  • вызов основных режимов «горячими кнопками» и постоянная индикация их состояния
  • индикация требуемого и фактического значений чувствительности
  • постоянное отображение основных параметров контроля (частота, угол ввода, схема включения преобразователя), а также для специализированных версий — номера типового варианта и его параметров (номер инструкции, описание объекта контроля и т.д.)
  • автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов

Автоматическая сигнализация дефектов:

  • наличие двух стробов, позволяющих реализовать контроль практически любых изделий различными методами.
  • Независимое управление началом и концом строба, а также возможность смещения строба
    звуковая (встроенная) и световая сигнализации дефекта. Возможность удлинения срабатывания сигнализации (для исключения пропуска дефектов малых размеров)
    Автоматические режимы:
  • оптимизация длительности развертки
  • установка требуемых значений скоростей УЗК (для продольных и поперечных волн) в зависимости от материала и угла ввода
  • корректировка частоты следования зондирующих импульсов
  • настройка нуля глубиномера и чувствительности по опорному сигналу (через режим «СТОП-КАДР» или «ОГИБАЮЩАЯ»)
  • настройка на заданную эквивалентную площадь (эквивалентный диаметр) и определение эквивалентных размеров дефектов с помощью встроенной АРД-диаграммы»
    Выравнивание чувствительности:
  • временная регулировка чувствительности (ВРЧ), задаваемая вручную
  • возможность автоматического выравнивания чувствительности в зоне контроля(за счет ВРЧ или криволинейного порога) с помощью встроенной АРД-диаграммы
  • наличие автоматической регулировки усиления (АРУ), позволяющей оперативно учитывать изменения затухания ультразвука и качество акустического контакта по опорному сигналу

Измерение характеристик выявленных дефектов:

  • постоянная индикация координат, коэффициента выявляемости и эквивалентной площади дефекта, а также амплитуды отраженного сигнала с использованием «автоматической» метки, отслеживающей вершину максимального сигнала в стробе
  • измерение параметров для любых сигналов с использованием «ручной» метки (как для текущей А-разверти, так и для режима «СТОП-КАДР», В-развертки и вызванных из памяти А- или В-разверток) с автоматическим поиском максимума отраженного сигнала
    Энергонезависимая память:
  • документирование результатов контроля в виде протоколов с кадром А- или В-развертки, а также отчетов о проведении контроля
  • сохранение настроек. Кодовая защита настроек от несанкционированного удаления или изменения параметров
  • возможность создания и сохранения блоков настроек (для удобства реализации многоэтапного контроля)
  • возможность подключения дефектоскопа к ПЭВМ и сохранения результатов контроля в Базе данных
