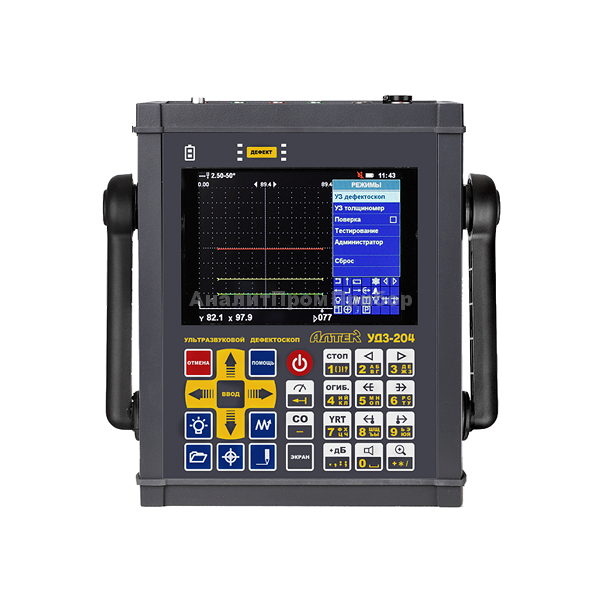

УД3 204Ультразвуковой дефектоскоп УД3-204 Пеленг

стоимость - 344000 рублей

Тип оборудования: ультразвуковой дефектоскоп
Производитель: Россия
Серия: УД3, UD3
Модель: УД3-204 ПЕЛЕНГ, UD3-204 PELENG
Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале

Сертификаты и удостоверения на ультразвуковой дефектоскоп УД3-204 ПЕЛЕНГ:

  • Свидетельство утверждения типа средств измерения (Россия)
  • Сертификат соответствия (Россия)
  • Разрешение РосТехНадзора (Россия)
  • Сертификат о типовом одобрении Российского Морского Регистра Судоходства
  • Сертификат утверждения типа средств измерения (Беларусь)
  • Сертификат о признании утверждения типа средств измерения (Казахстан)
  • Разрешение горнотехнического контроля (Казахстан)
  • Свидетельство о признании утверждения типа средств измерительной техники (Украина)
    УД3-204 — дефектоскоп общего назначения. Прибор предназначается для проведения ультразвукового контроля, а также используется в качестве толщиномера.

Помимо собственно обнаружения дефектов предусмотрены измерение и регистрация характеристик выявленных дефектов. Сферы использования дефектоскопа УД3-204 — строительство, машиностроение, энергетика, транспорт, металлургическая промышленность и другие отрасли (монтажные и ремонтные работы, режим эксплуатации), нефтегазовая промышленность.

Режимы работы дефектоскопа УД3-204

В дефектоскопе УД3-204 предусмотрен режим контроля акустического контакта, режим «АРД», который позволяет определять эквивалентную площадь выявленного дефекта и производить настройку чувствительности на заданную эквивалентную площадь. Обобщенная АРД-диаграмма, изначально встроенная в дефектоскоп, может быть дополнена АРД-диаграммами для специализированных преобразователей, загружаемых в дефектоскоп с компьютера. Кроме того, в УД3-204 имеется режим оценки коэффициента затухания УЗ-волн в материале контролируемого объекта (используется в режиме «АРД»), а также режим учета кривизны поверхности, помогающий точно определять координаты дефектов при осуществлении контроля поперек образующей цилиндра.

  • металлический ударопрочный корпус
  • большой цветной TFT экран повышенной яркости
  • два полных электроакустических канала
  • частотный диапазон до 25 МГц
  • выбор формы зондирующего импульса
  • диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса
  • динамический диапазон ВРЧ 120 дБ
  • построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых)
  • построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ
  • одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте
  • плавная регулировка частоты зондирующего импульса
  • возможность проведения контроля с одновременной индикацией:
    − текущих изображений А- и W-развертки
    − текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа
    − обычного изображения А-развертки и А-развертки в режиме «ЛУПА»
    − изображения А-разверток с радиосигналом и с детектированным сигналом
    − текущих изображений А- и В-развертки
  • наряду с традиционными методами ультразвукового контроля возможность реализации эхо+эхо-зеркального, эхо-теневого, эхо+дельта-метода и других, основанных на использовании двух ПЭП
  • полуавтоматическое определение угла ввода луча
  • три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД
  • полуавтоматическая настройка чувствительности дефектоскопа
  • режим «НАСТРОЙКА ПО СТАНДАРТНОМУ ОБРАЗЦУ»
  • наличие режима толщиномера
  • возможность работы в иммерсионном режиме
  • простой вызов наиболее часто встречающихся функций
  • текстовое сопровождение настроек и протоколов контроля
  • порт связи с компьютером − USB
  • специализированная база данных для архивации и систематизации результатов контроля
