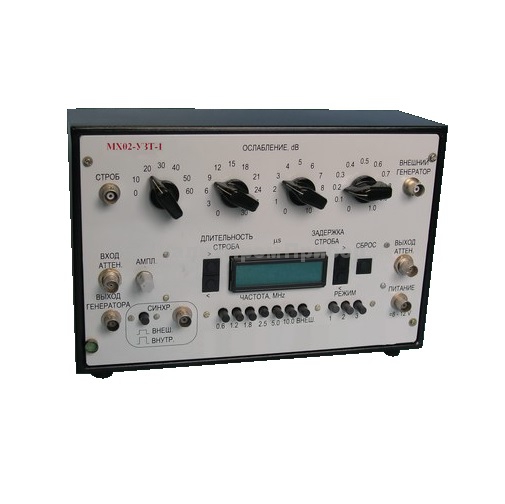

Ультразвуковой тестер МХ02-УЗТ-1
стоимость - 498078 рублей
Ультразвуковой тестер МХ02-УЗТ-1 предназначен для измерения основных параметров ультразвуковых дефектоскопов (типа УД2-70, УД-11ПУ, УД2-12, ПОИСК-10, РДМ и других типов отечественного и зарубежного производства) при регулировке, ремонте и поверке в соответствии с ГОСТ 23667 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров».
Тестер состоит из импульсного генератора фиксированных частот, устройства задержки радиоимпульса, генератора импульсов синхронизации и аттенюатора, что позволяет упростить схему измерений и значительно удешевить стоимость оборудования, необходимого для организации поверки (например, из поверочной схемы дефектоскопа УД2-12 исключаются селектор СЕ — 33, магазин затухания МЗ-50-2, генераторы Г5-54 и Г4-102, а также фильтры RLC).
Устройство обеспечивает:
Ультразвуковой тестер формирует и воспроизводит испытательные сигналы с нормируемыми электрическими характеристиками, позволяющие совместно с другими средствами измерений измерять следующие параметры электронных блоков дефектоскопов:
- максимальная чувствительность приемника;
- нелинейность амплитудной характеристики;
- погрешность измерения отношений амплитуд сигналов на входе приемника;
- глубина, задержка и длительность ВРЧ;
- погрешность глубиномерного устройства;
- погрешность настройки порогового индикатора;
- уровень отсечки помех;
- диапазон скоростей ультразвука.
